吉瑞普管道连接器内场试验效果

发布日期:2020-03-24

吉瑞普管道连接器内场试验效果

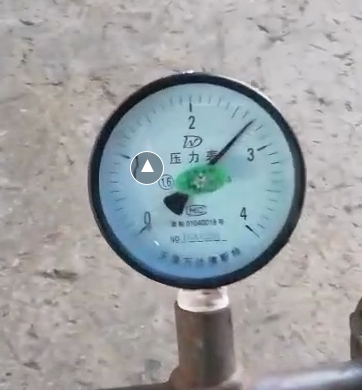

2019年11月1日，在某船厂内场进行了吉瑞普管道连接器效果试验，试验管径DN80，管段长度500mm*3根，现场管段连接误差高于吉瑞普管道连接器安装标准。安装后对试验工装进行密性试验（连接器设计工作压力1.6Mpa，试验压力2.4PMpa），试验过程中未发现泄露及连接器“脱齿”现象，试验效果较好，证明吉瑞普管道连接器在管系安装误差较大情况下仍可实现有效连接。

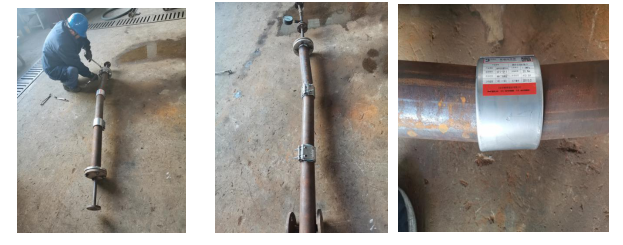

现场实现工装连接情况及照片如下：

	角度偏差	轴线偏差	端部距离偏差
厂家安装标准	4°~5°	3mm以内	0mm-30mm
试验工装连接误差	6°-8°	5mm左右	30mm左右
